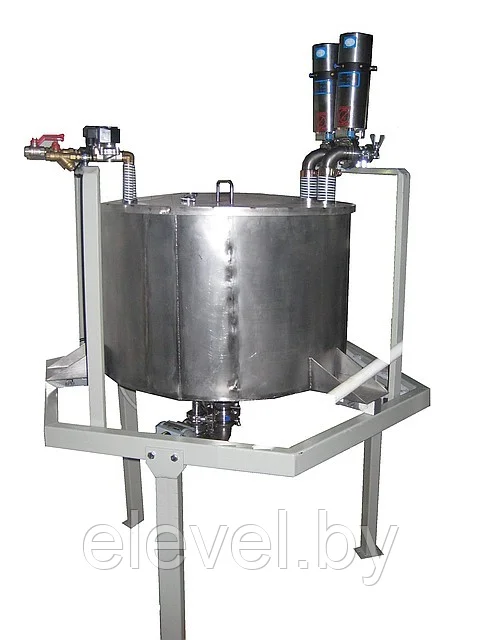

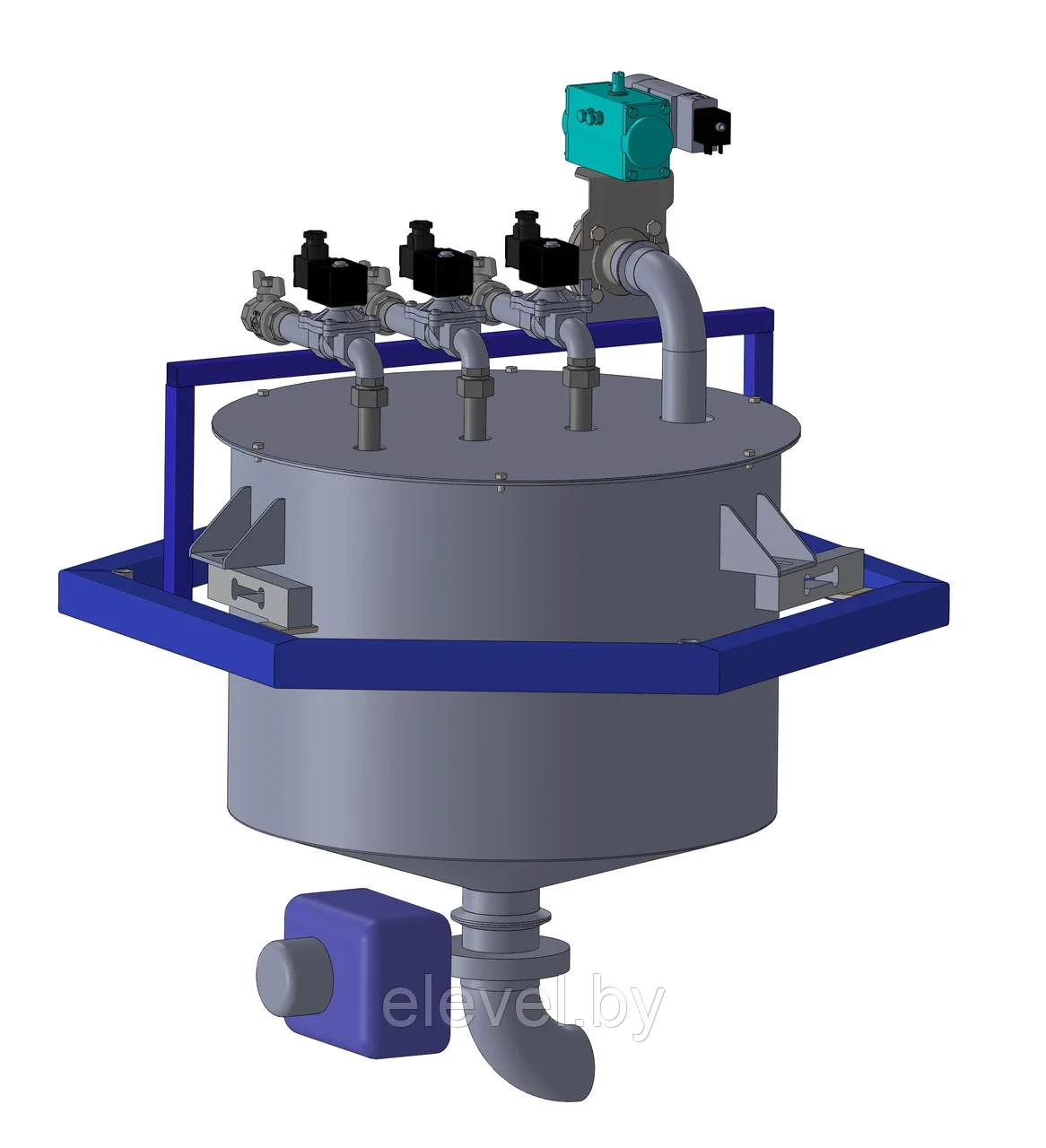

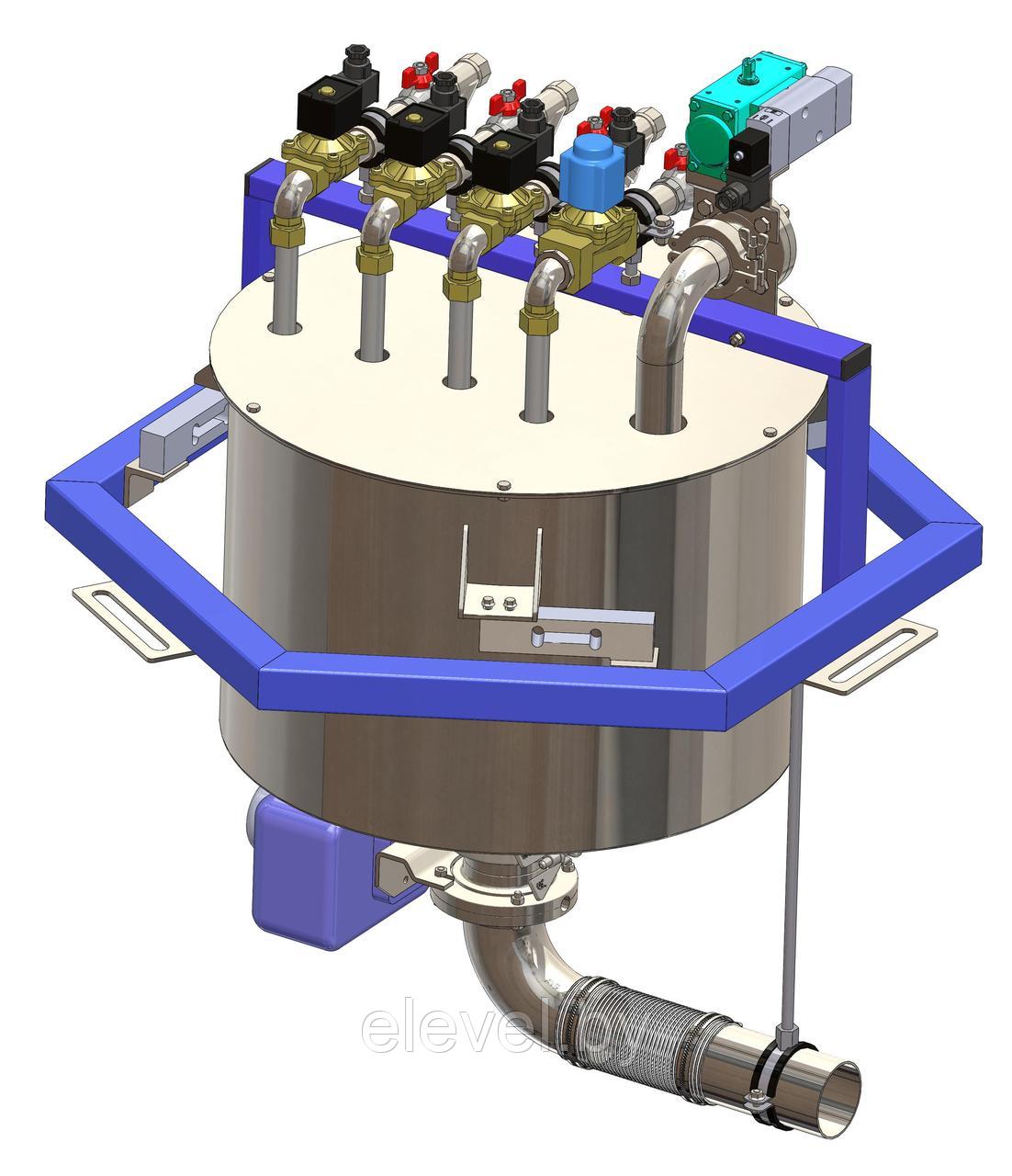

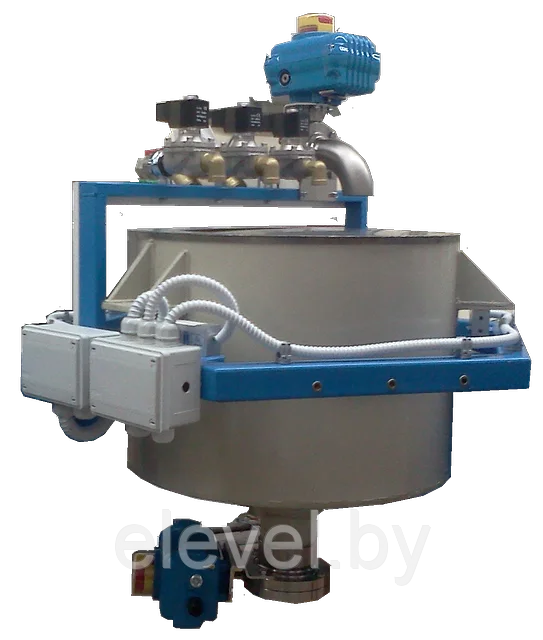

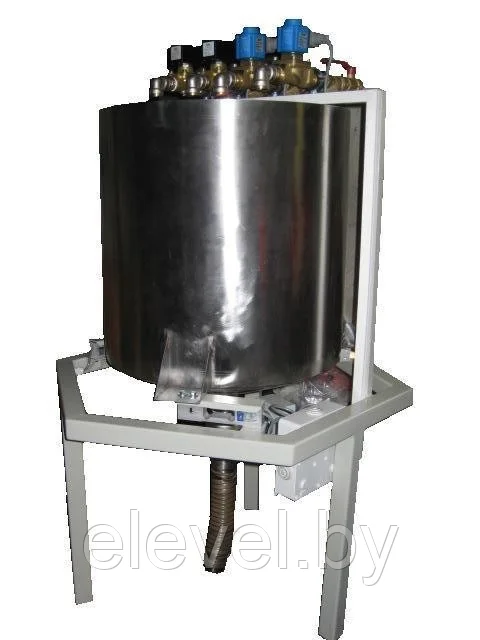

Дозатор жидких компонентов ДЭА-50-Ж-5

Описание

Дозатор предназначен для последовательного дозирования компонентов в загрузочный бункер с последующим сливом.

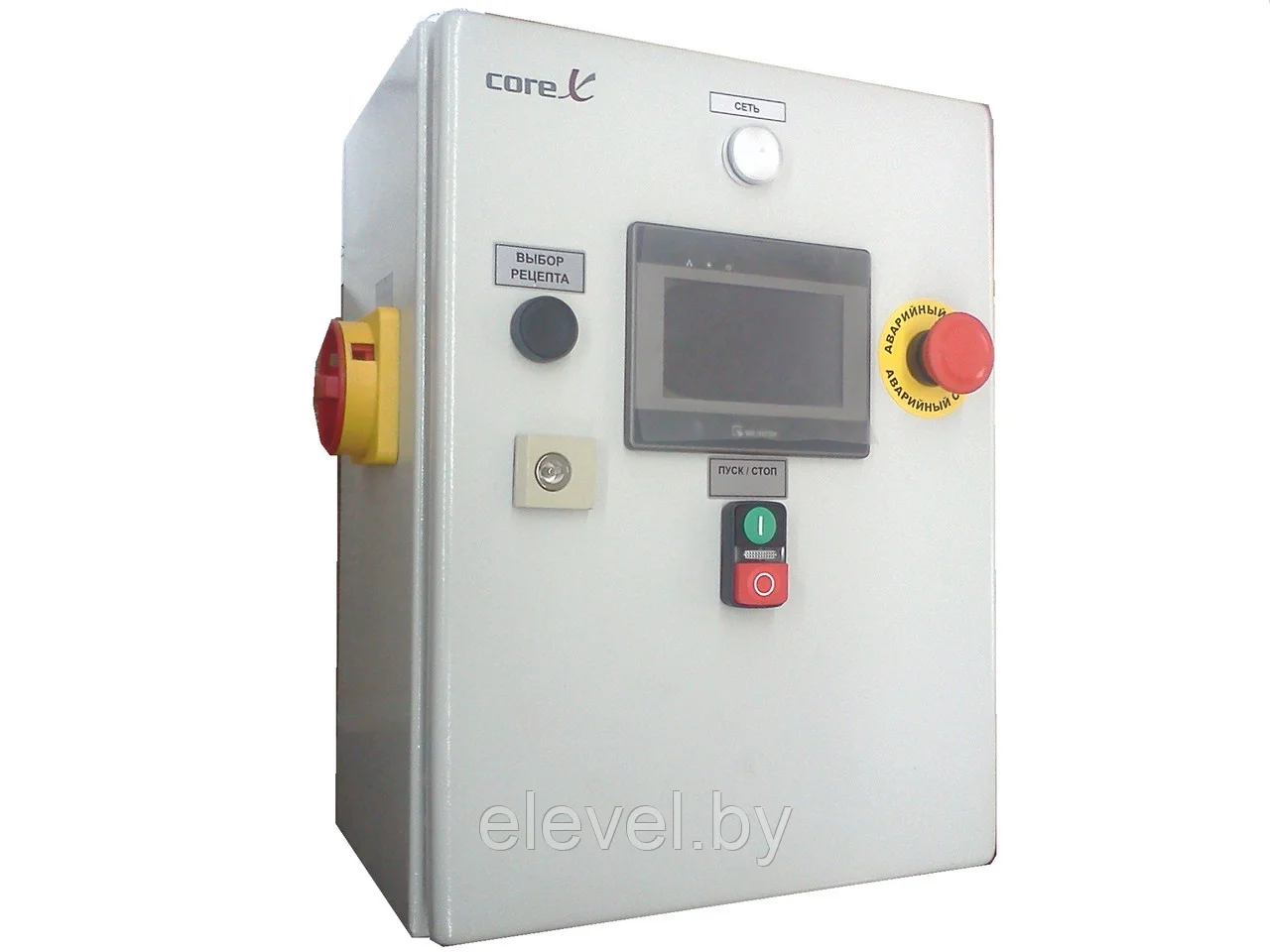

В комплект поставки входит шкаф управления с сенсорной панелью оператора для задания рецептуры.

Структура условного обозначения

1-2-3-4

Где:

1 — типовое обозначение установки (ДЭА);

2 — наибольший предел дозирования в кг (50,60, 100, 200, 500,);

3 — вид компонента (Ж-жидкие, С-сухие);

4 — количество компонентов.

2.1 Технические характеристики установки в таблице.

Наименование технической характеристики	Параметры
Установка
Класс точности весов по ГОСТ 10223-97	0.5
Наибольший предел дозирования, (НПД), кг	60
Наименьший предел дозирования, (НмПД), кг	1
Дискретность индикации (d), кг	0,01
Допускаемая погрешность дозирования, %	±1
Габариты установки (ВхШхД), мм.	1000х800х800
Напряжение питания тензодатчика, В	5
Максимальнай объем установки, м³	0,08
Материал емкости установки	Нержавеющая сталь AISI 304
Материал рамы	Сталь 3 окрашенная
Количество компонентов,шт.	4
Масса,кг.	45
Шкаф управления
Питающая сеть	1ф ~ 50 Гц 220В
Номинальная или установочная мощность, кВт	1.5
Ток расцепителя, А	16
Номинальный или расчетный ток, А	3
Напряжение питания цепей управления, В	Переменное 220В
Напряжение питания, реле, контроллера, В	Постоянное 24В
Сборка шкафа	СТБ МЭК 60439-1-2007 ТУ BY 691588050.007-2019.
Габариты шкафа управления (ВхШхГ), мм.	400х300х200
Масса, кг	7
Климатическое исполнение по ГОСТ 15150-69	У3
Степень защиты защитной оболочки	IP54

Детали

Предел дозирования	50000
Тип дозатора	многокомпонентный
Погрешность дозирования	1
Потребляемая мощность	1
Производитель	ООО ""Элевел-системс
