Описание

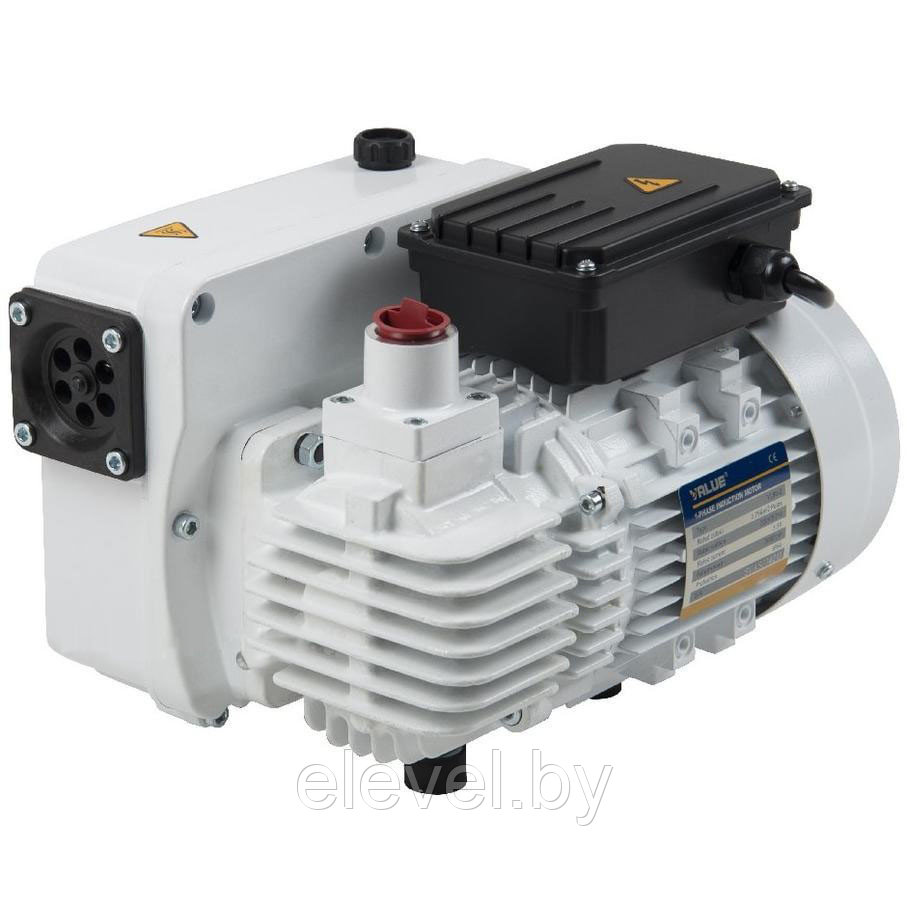

Моноблочный пластинчато-роторный вакуумный насос Value VSV-020P создает вакуум в закрытых емкостях.

Принцип действия насоса:
В камере эксцентрично установлен вращающийся ротор, имеющий прорези в радиальном направлении. В этих прорезях установлены подпружиненные пластины (шиберы), которые делят
камеру на 2 полости. При вращении ротора по часовой стрелке, воздух забирается из всасывающей камеры, сжимается и выбрасывается в камеру выброса воздуха. Разряжение создается из-за изменения объема камер между лопатками при вращении ротора.

Вакуумному насосу требуется масло для закупорки зазоров между вращающимися деталями, смазывания лопастей и отвода тепла (для охлаждения).
Масляный резервуар расположен со стороны нагнетания вакуумного насоса (то есть, высокого давления) на дне нижней камеры маслоотделителя.
Приёмные отверстия расположены на стороне всасывания вакуумного насоса (то есть, низкого давления).
Из-за перепада давления между стороной нагнетания и стороной всасывания, масло втягивается из масляной камеры через маслоснабжающие магистрали (трубки) и впрыскивается на стороне всасывания.
Вместе с засосанным газом впрыснутое масло поступает через вакуумный насос и выталкивается в масляную камеру в виде масляного тумана. Масло, которое отделяется перед улавливателем твёрдых частиц в отработавших газах (выходном фильтре) накапливается на дне нижней камеры маслоотделителя (картере).
Масло, которое отделяется улавливателем твёрдых частиц в отработавших газах (выхлопном фильтре), накапливается на дне верхней камеры маслоотделителя.

В стандартный комплект поставки насоса входит:

— автоматическое газобалластное устройство — защищает насос от выпадения конденсата (встроено)

— обратный клапан — не дает воздуху попасть обратно в вакуумизируемую линию при выключении насоса (встроен)

— фильтр масляного тумана — предотвращает появление масляного выхлопа в выходной линии (встроен)

— масло для первой заправки насоса.
